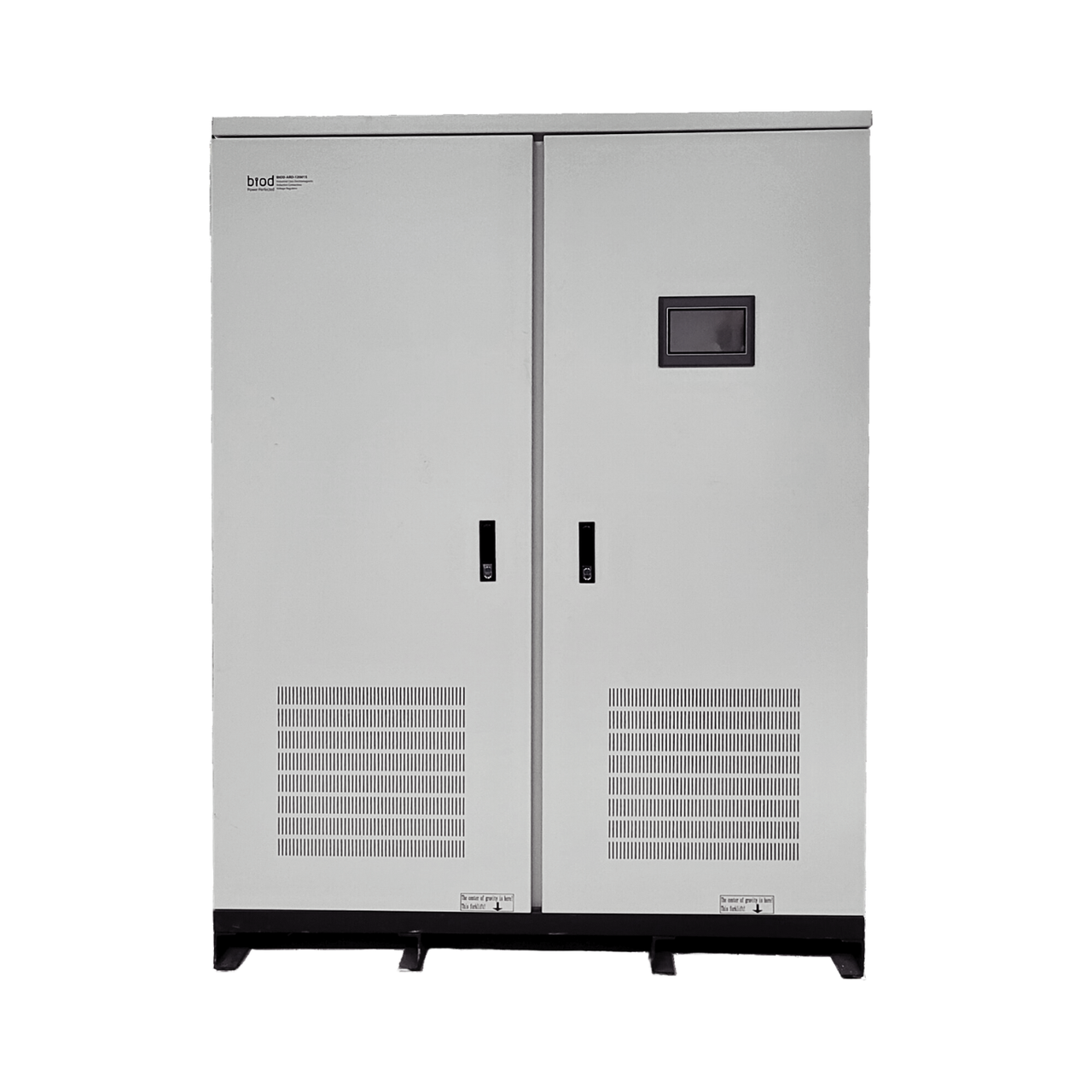

Өнеркәсіптік кернеу тұрақтандырғышы Biod Pro ARD1200K үш фазалы 1200 КВа

Biod Pro ARD 1200 K - 1200 КВа кернеу реттегіші, электромагниттік индукция технологиясына негізделген үш фазалы.

Электромагниттік индукция технологиясына негізделген Biod Pro ARD 1200 K кернеу реттегіші. Қуаты 1200 КВа (960 кВТ), үш фазалы, 400 В, 50 Гц. Кіріс кернеуінің диапазоны ±15% контактісіз кернеу реттегіші. Өлшемдері: 1 400 x 1 000 x 2 000 мм, салмағы 1850 кг. Өнеркәсіптік жабдықты қорғауға арналған сенімді шешім.

Biod Pro ARD 1200 K кернеу реттегіші жабдықты кернеудің жоғарылауынан және тұрақсыз электр желісінен қорғауға арналған қуатты шешім болып табылады. Тұрақтандырғыш электромагниттік индукцияның озық технологиясын қолданады және байланыссыз кернеу реттегішімен жабдықталған, бұл жұмыстың жоғары сенімділігі мен беріктігін қамтамасыз етеді. Құрылғының қуаты 1200 КВа (960 кВТ) оны тұрақты үш фазалы қуат (400 В, 50 Гц) қажет ететін өнеркәсіпте пайдалану үшін өте қолайлы етеді.

Сипаттамалары:

• Қуаты: 1200 КВа / 960 кВТ
• Тұрақтандырғыш түрі: электромагниттік индукция
• Реттеу түрі: байланыссыз кернеу реттегіші
• Кіріс кернеуі: 400В, 50Гц
• Кіріс кернеуінің диапазоны: ±15%
• Шығу кернеуі: 400В ±2%
• Өлшемдері: 1 400 x 1 000 x 2 000 мм
• Салмағы: 1850 кг
• Қаптамасы: стандартты экспорттық қаптама

Негізгі артықшылықтар:

• Байланыссыз реттеу жүйесінің арқасында жоғары тиімділік.
• Кернеудің асқын және асқын кернеулерінен сенімді қорғаныс.
• Тасымалдауға ыңғайлы болу үшін ықшам өлшемдер мен стандартты қаптамалар.
• Қатал жағдайларда жұмыс істеуге арналған өнеркәсіптік класс.
• Шамадан тыс жүктеме сыйымдылығы 200% дейін.
• Шығарудағы жоғары дәлдік, 2%-ға алдын ала конфигурацияланған.
• Беріктігі жоғары өнеркәсіптік компоненттер.
• Қызмет ету мерзімі 15 жылдан астам.

Қолдану саласы:

• Баспа және қаптама машиналары
• Металл кесетін станоктар және дәл өңдеуге арналған жабдықтар
• Тоқыма машиналары
• Процестерді басқару жүйелері
• Кеңселер мен ғимараттар
• Әуежайлар мен метро станциялары
• Телекоммуникацияларға арналған жабдықтар және әскери жабдықтар

Технологияның сипаттамасы

1. ТРАНСФОРМАТОРДЫҢ СҰЛБАСЫ

Негізгі бөліктері — R (ротор) және S (статор). R орамасы — электрмен жабдықтау желісіне қосылатын бастапқы орам. S орамасы — жүктемеге қосылатын екінші реттік орам.

Егер бастапқы орамға E1 кернеуі қолданылса (3-тен 4-ке дейін), қайталама орамада E2 индуктивті кернеуі болады (1-ден 2-ге дейін). E2 шамасы екі орамның арасындағы θ қиылысу бұрышының өзгеруімен бірге өзгереді.

E2 = E1 * cos θ

2 және 3 қосылымында 1 мен 4 арасындағы E1 + E2 шығыс кернеуі E1 * (1 + cos θ) тең.

E1 + E2 = E1 * (1 + cos θ)

Екі орам бір бағытта орналасқанда (θ = 0), шығыс кернеуі максимумға жетеді. Біріншілік орам екіншілікке қатысты тігінен орналасқанда (θ = 90) және индукцияланған кернеу E2 0-ге тең болса, шығыс кернеуі кіріс кернеуіне тең болады. Егер екі орам әртүрлі бағытта орналасса

(θ > 90), шығыс кернеуі кіріс кернеуінен аз болады.

2. ТуралыМЕНШІК

1. Үздіксіз қадамсыз желілік кернеуді реттеу. Байланыссыз индуктивті трансформатор желілік кернеуді реттеуді қамтамасыз етеді. Трансформатордан шүмектердің болмауы шуды болдырмайды және кернеудің төмендеуін ең төменгі деңгейге дейін төмендетеді.
2. Жоғары тиімділік. Трансформатор орамасы жоғары тазалықтағы оттегісіз мыс сымнан жасалған, бұл мыстың жоғалуын азайтады және температураның көтерілуін баяулатады. Трансформатордың өзегі магниттік тығыздығы жоғары кремнийлі болаттан жасалған пластинадан жасалған, бұл бос жүріс тогын азайтады.
3. Ұзақ қызмет ету мерзімі және қатал жағдайларға төзімділік. Трансформатордың ішінде жанасатын беттер немесе тозуға ұшырайтын құрамдас бөліктер жоқ, ал қалған құрамдас бөліктер өнеркәсіптік пайдалану үшін мұқият таңдалған. Трансформатор 10 жылдан астам жұмыс істей алады және жоғары температура, ылғалдылық, діріл және шаң сияқты қатал жұмыс жағдайларына төтеп бере алады.
4. Сенімді модульдік конструкция. Толық модульдік дизайн сатудан кейінгі қызмет көрсетуді және теңшеуді жеңілдетеді. Барлық құрамдас бөліктер стандартталған және барлық баспа платалары негізгі басқару тақтасына параллель жалғанған
5. Жетілдірілген қорғаныс функциясы. Біріктірілген автоматты қорғаныс схемасы машина мен жүктемені қорғаудың толық спектрін қамтамасыз етеді. Шығу кернеуі жоғарғы немесе төменгі шектен асқанда немесе фазалық үзіліс кезінде дабыл (жарық диоды + дыбыстық сигнал) арқылы шығыс өшіріледі.
6. Шамадан тыс жүктемелерге жоғары қабілеттілік. Трансформатор жүктемеде қысқа тұйықталу немесе қысқа мерзімді шамадан тыс жүктеме кезінде зақымдалмайды. Ол 100% жүктемені ұзақ уақыт жұмыс істей алады, 150% жүктемені 30 секунд, 200% 10 секунд және 300% 5 секунд ішінде көтере алады.
7. Реттелетін шығыс дәлдігі. Шығу кернеуінің дәлдігі ±2% диапазонында реттеу тақтасындағы секіргіш сым арқылы реттеледі.
8. Қолмен айналып өту. Толығымен оқшауланған қолмен айналып өту қосқышы арқылы тұрақтандырғышты желіге тікелей қосуға болады.
9. Автоматты айналма жол (міндетті емес). Кіріс кернеуі диапазонда болған кезде, бірақ шығыс кернеуінің диапазонынан шыққан кезде тұрақтандырғыш автоматты түрде айналып өту режиміне ауысады.
10. Асқын кернеуден қорғау құрылғысы (міндетті емес). Сонымен қатар, желіден кернеудің жоғарылауы мен көтерілуінің әсерін азайтатын асқын кернеуден қорғау құрылғысы орнатылуы мүмкін.

Тұрақтандырғышты дайындау

Жабдықтарды дайындау кезінде жетекші әлемдік өндірушілердің ең сапалы және тексерілген жиынтықтауыштары ғана пайдаланылады. Biod Pro кернеу реттегіштері Қытай мен Тайваньдағы озық зауыттарда Tevo International Limited (Гонконг) тапсырысы бойынша және қатаң бақылауымен шығарылады. Электрондық компоненттерді Texas Instruments (АҚШ), Renesas Electronics (Жапония), Maxim Integrated (АҚШ) және басқа да көптеген жетекші компаниялар жеткізеді. Tevo International компаниясының мамандары тұтынушыларға қолайлы бағамен ең жақсы шешімдерді ұсыну үшін энергетика саласындағы жаңа технологияларды үнемі зерттеп отырады.

Biod Pro сауда маркасы Гонконгта тіркелген және Tevo International (Гонконг) компаниясына тиесілі.
