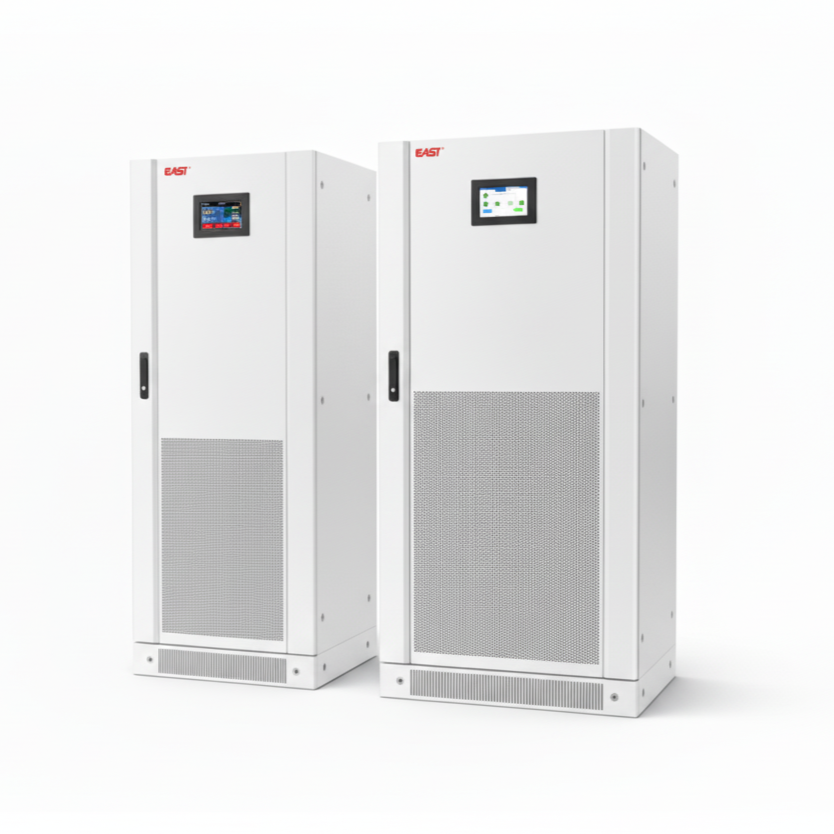

ИБП для медоборудования EAST EA8940 — 40 кВА (3:3), online двойного преобразования, изоляционный трансформатор (гальваническая раз

EAST EA8940 — медицинский источник бесперебойного питания (ИБП) класса online двойного преобразования с выходным изоляционным трансформатором для гальванической развязки. Модель на 40 кВА (3:3) обеспечивает «чистую» синусоиду, низкие искажения THDv ≤1% (линейная) / ≤5% (нелинейная) и высокий crest-factor 3:1 — то, что нужно для КТ/МРТ, рентген-комплексов, ангиографов, УЗИ, операционных и реанимаций.

Почему это важно с точки зрения медицинской инженерии

• Гальваническая развязка: изоляционный трансформатор отделяет выход ИБП от сети, снижает помехи/утечки и повышает безопасность пациента и персонала в медицинских помещениях.
• Импульсные и несинусоидальные токи визуализации: КТ/МРТ и рентген-системы создают динамические нагрузочные пики. Crest-factor 3:1 и низкий THDv помогают выдерживать пуски и «кадровые» импульсы без ухода в байпас и без деградации качества питания.
• Несбалансированные нагрузки: поддержка 100% unbalance важна для смешанных/фазно-несимметричных профилей медоборудования.
• Непрерывность операций: стабильная частота в батарейном режиме и точная стабилизация напряжения защищают от артефактов изображения и сбоев платы управления.

Ключевые особенности EA8940

• Online double-conversion, DSP-управление, IGBT-инвертор с выходным изоляционным трансформатором.
• Мощность: 40 кВА / 36 кВт (PF=0,9), вход/выход: 3ф + N + PE, 380/400/415 В, 50/60 Гц.
• Стабилизация: Uвых ±1%; fвых в батарейном режиме 50/60 Гц ±0,1%.
• THDv: ≤1% (линейная) / ≤5% (нелинейная); crest-factor: 3:1.
• Диапазон входного напряжения: 285–475 В; совместимость с генератором.
• Эффективность: до 93% (line), ECO ≥98%.
• Параллельное резервирование N+X: до 6 ИБП.
• Интерфейс: сенсорный LCD 7″, EPO, RS232/RS485/dry contacts (SNMP опция).
• Перегрузка: 105–110% — 60 мин; 110–125% — 10 мин.
• Аккумуляторы: LA 360 В DC (12 В ×30; поддержка 28–32) / LiFePO₄ 384 В DC (3,2 В ×120; поддержка 112/120).
• Шум: ~65 дБ (на 1 м); IP20; рабочая температура 0…40 °C; высота ≤1000 м (выше — дерейтинг).
• Габариты/масса EA8940: 600 × 700 × 1500 мм / ≈260 кг.

Типовые области применения

Компьютерная и магнитно-резонансная томография (КТ/МРТ), рентген, ангиографы, маммографы, флюорографы, УЗИ; операционные/реанимационные отделения; лаборатории, медицинская ИТ-инфраструктура.

FAQ — ответы инженера-энергетика

1. Чем EA8940 лучше «серверного» ИБП?
«Серверные» ИБП часто трансформаторless и не рассчитаны на большие импульсные токи визуализации. EA8940 — трансформаторный online-ИБП с низким THDv и crest-factor 3:1, рассчитанный на динамические нагрузки.

2. Зачем гальваническая развязка?
Она изолирует выход ИБП от сети, снижает шум/наводки и повышает электробезопасность в медпомещениях, что критично для пациентских цепей и плат управления.

3. Поддержит ли ИБП пиковые токи во время сканирования?
Да, за счёт crest-factor 3:1, допуска перегрузок и низкого THDv. Правильный расчёт делается по активной мощности и профилю импульсов конкретного сканера.

4. Можно ли работать с ДГУ?
Да, EA890 совместим с генератором; при проектировании учитываются параметры ДГУ и требования к качеству напряжения.

5. Что даёт N+X?
Параллель до 6 блоков — масштабирование мощности и отказоустойчивость (работа при выходе одного модуля из строя).

6. Нужен ли сервисный байпас?
Для обслуживания без остановки нагрузки применяется сервисный/статический байпас согласно проекту электроснабжения ЛПУ (в составе шкафа ввода-распределения).

Для корректного подбора укажите модель/режимы сканера, пусковые/импульсные токи, требуемую автономию, схему сети, наличие ДГУ и требования IPS/заземления.
