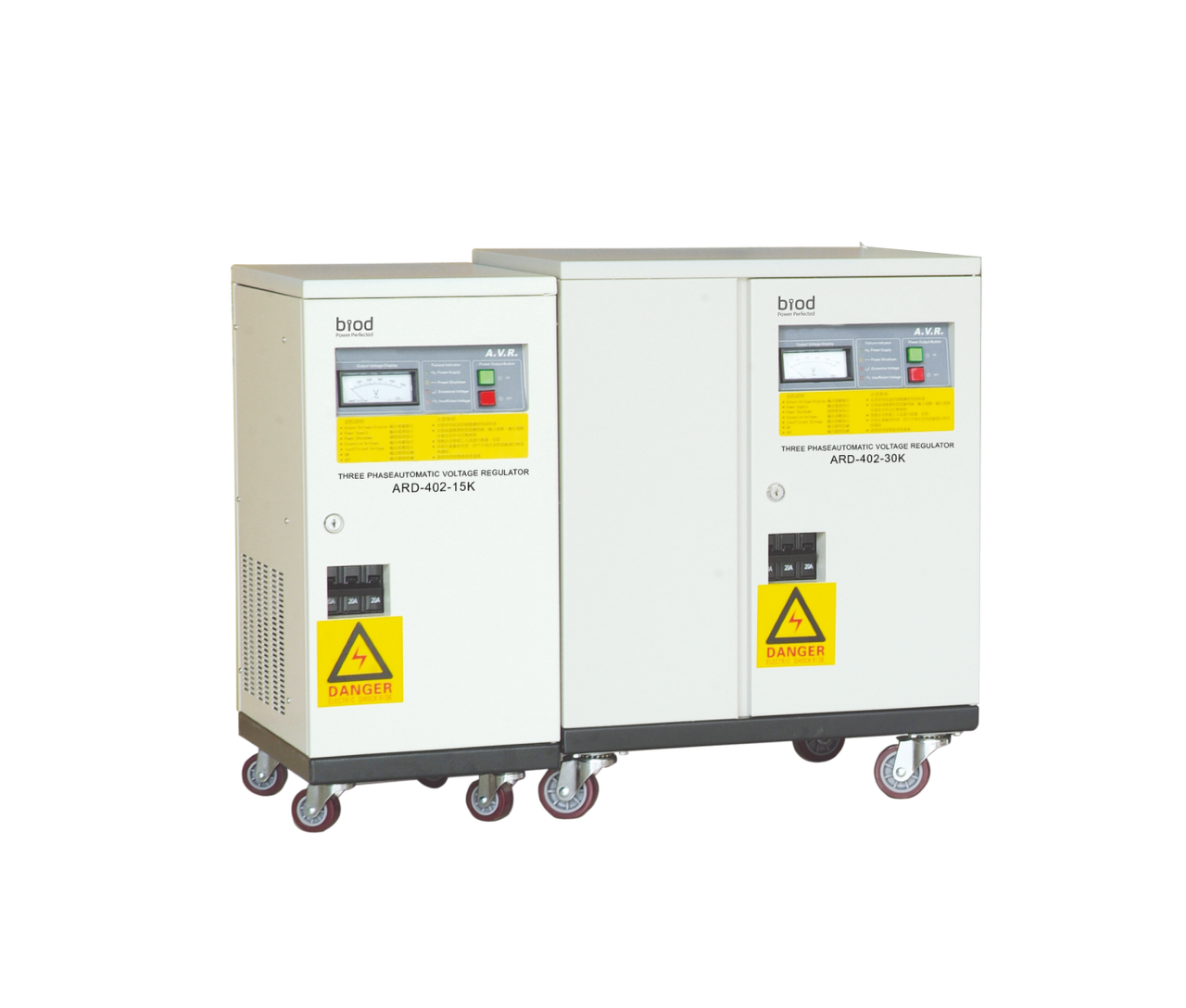

Бесконтактный стабилизатор напряжения Biod Pro ARD20K трехфазный 20 кВА
- Под заказ
- Код: ARD2015
1 000 000 ₸
- +7 (727) 296-07-88Менеджер Кайрат
- +7 (701) 750-07-88Коммерческий директор
- +7 (727) 296-07-88Отдел продаж
- +7 (700) 244-47-18Технические вопросы
Стабилизатор напряжения Biod Pro ARD 20 K - 20 кВА, трёхфазный на основе технологии электромагнитной индукции.
Стабилизатор напряжения Biod Pro ARD 20 K на основе технологии электромагнитной индукции. Мощность 20 кВА, трёхфазный, 400 В, 50 Гц. Бесконтактный регулятор напряжения с диапазоном входного напряжения ±15%. Компактные размеры: 380 x 280 x 620 мм, вес 60 кг. Надёжное решение для защиты промышленного оборудования.
Стабилизатор напряжения Biod Pro ARD 20 K — это мощное решение для защиты оборудования от скачков напряжения и нестабильной электросети. Стабилизатор использует передовую технологию электромагнитной индукции и оснащён бесконтактным регулятором напряжения, что обеспечивает высокую надёжность и долговечность работы. Мощность устройства 20 кВА делает его идеальным для использования в промышленности, где требуется стабильное трёхфазное питание (400 В, 50 Гц).
Характеристики:
- Мощность: 20 кВА / 16 кВт
- Тип стабилизатора: электромагнитная индукция
- Тип регулирования: бесконтактный регулятор напряжения
- Входное напряжение: 400 В, 50 Гц
- Диапазон входного напряжения: ±15%
- Выходное напряжение: 400 В ±2%
- Габариты: 380 x 280 x 620 мм
- Вес: 60 кг
- Упаковка: стандартная экспортная упаковка
Ключевые преимущества:
- Высокая эффективность благодаря бесконтактной системе регулирования.
- Надёжная защита от скачков и перепадов напряжения.
- Компактные размеры и стандартная упаковка для удобства транспортировки.
- Промышленный класс для работы в суровых условиях.
- Перегрузочная способность до 200%.
- Высокая точность на выходе, предварительно настроена на 2%.
- Промышленные компоненты повышенной прочности.
- Срок службы более 15 лет.
Сфера применений:
- Печатные и упаковочные машины
- Металлорежущие станки и оборудование для точной обработки
- Текстильные машины
- Системы управления процессами
- Офисы и здания
- Аэропорты и станции метро
- Оборудование для телекоммуникаций и военное оборудование
Описание технологии
1. СХЕМА ТРАНСФОРМАТОРА
Основные части — R (ротор) и S (статор). Обмотка R — это первичная обмотка, подключаемая к сети электропитания. Обмотка S — это вторичная обмотка, подключаемая к нагрузке.
Если на первичную обмотку подается напряжение E1 (между 3 и 4), на вторичной обмотке будет индуктированное напряжение E2 (между 1 и 2). Величина E2 будет изменяться вместе с изменением угла пересечения θ между двумя обмотками.
E2 = E1 * cos θ
При соединении 2 и 3 выходное напряжение E1 + E2 между 1 и 4 равно E1 * (1 + cos θ).
E1 + E2 = E1 * (1 + cos θ)
Когда две обмотки расположены в одном направлении (θ = 0), выходное напряжение достигает максимума. Когда первичная обмотка расположена вертикально относительно вторичной обмотки (θ = 90) и индуктированное напряжение E2 равно 0, выходное напряжение равно входному напряжению. Если две обмотки расположены в разных направлениях
(θ > 90), выходное напряжение будет меньше входного.
2. ОСОБЕННОСТИ
- Непрерывное бесступенчатое линейное регулирование напряжения. Бесконтактный индуктивный трансформатор обеспечивает линейное регулирование напряжения. Отсутствие отводов от трансформатора исключает шумы и снижает падение напряжения до минимального уровня.
- Высокая эффективность. Обмотка трансформатора изготовлена из высокочистого бескислородного медного провода, что снижает потери на медь и замедляет повышение температуры. Сердечник трансформатора выполнен из пластины из кремнистой стали с высокой магнитной плотностью, что снижает ток холостого хода.
- Долгий срок службы и стойкость к суровым условиям. Внутри трансформатора отсутствуют контактные поверхности или компоненты, подверженные износу, а остальные компоненты тщательно отобраны для использования в промышленных условиях. Трансформатор может работать более 10 лет и выдерживает суровые условия эксплуатации, такие как высокая температура, влажность, вибрация и пыль.
- Надежная модульная конструкция. Полностью модульная конструкция облегчает послепродажное обслуживание и настройку. Все компоненты стандартизированы, а все печатные платы подключены параллельно к основной плате управления
- Продвинутая функция защиты. Интегрированная автоматическая защитная схема обеспечивает полный спектр защиты для машины и нагрузки. При выходе выходного напряжения за верхний или нижний предел, либо при фазовом разрыве, выход будет отключен с подачей сигнала тревоги (светодиод + звуковой сигнал).
- Высокая способность к перегрузкам. Трансформатор не будет поврежден при коротком замыкании на нагрузке или при кратковременной перегрузке. Он способен работать с 100% нагрузкой длительное время, выдерживать 150% нагрузки в течение 30 секунд, 200% в течение 10 секунд и 300% в течение 5 секунд.
- Регулируемая точность выхода. Точность выходного напряжения регулируется в диапазоне ±2% с помощью перемычки на плате регулировки.
- Ручной байпас. С помощью полностью изолированного ручного переключателя байпаса стабилизатор можно подключить напрямую к сети.
- Автоматический байпас (опционально). При нахождении входного напряжения в пределах диапазона, но выходе из диапазона выходного напряжения, стабилизатор автоматически переключится в режим байпаса.
- Устройство защиты от перенапряжения (опционально). Дополнительно может быть установлено устройство защиты от перенапряжения, которое снижает воздействие скачков и всплесков напряжения от сети.
Изготовление стабилизатора
При изготовлении оборудования используются только самые качественные и проверенные комплектующие от ведущих мировых производителей. Стабилизаторы напряжения Biod Pro производятся на передовых заводах Китая и Тайваня по заказу и под строгим контролем Tevo International Limited (Гонконг). Электронные компоненты поставляются такими ведущими компаниями как Texas Instruments (США), Renesas Electronics (Япония), Maxim Integrated (США) и многими другими. Специалисты компании Tevo International постоянно изучают новые технологии в области энергетики, чтобы гарантировать клиентам лучшие решения по разумной цене.
Торговая марка Biod Pro зарегистрирована в Гонконге и принадлежит компании Tevo International (Гонконг).
Основные | |
---|---|
Производитель | Tevo |
Страна производитель | Китай |
Тип стабилизатора | Электромагнитный |
Количество фаз | 3 |
Минимальное входное напряжение | 340 В |
Максимальное входное напряжение | 460 В |
Частота тока | 50 Гц |
Выходное напряжение | 400 В |
Номинальная мощность | 16 кВт |
Полная мощность | 20 кВА |
Минимальное время стабилизации | 2 мс |
Микропроцессорное управление | Да |
Минимальная рабочая температура | -5 град. |
Максимальная рабочая температура | 45 град. |
КПД, не менее | 96 % |
Гарантийный срок | 36 мес |
Габаритные размеры | |
Длина | 380 мм |
Высота | 620 мм |
Ширина | 280 мм |
Вес | 60 кг |
Защита и условия эксплуатации | |
Степень защиты IP | 20 |
Защита от перегрузок | Да |
Защита от короткого замыкания | Да |
Защита от перепадов напряжения | Да |
Защита от помех | Да |
Дополнительные характеристики | |
Индикация режима работы | Да |
Тип индикации | Жидкокристаллическая |
Тип монтажа | Напольный |
- Цена: 1 000 000 ₸
