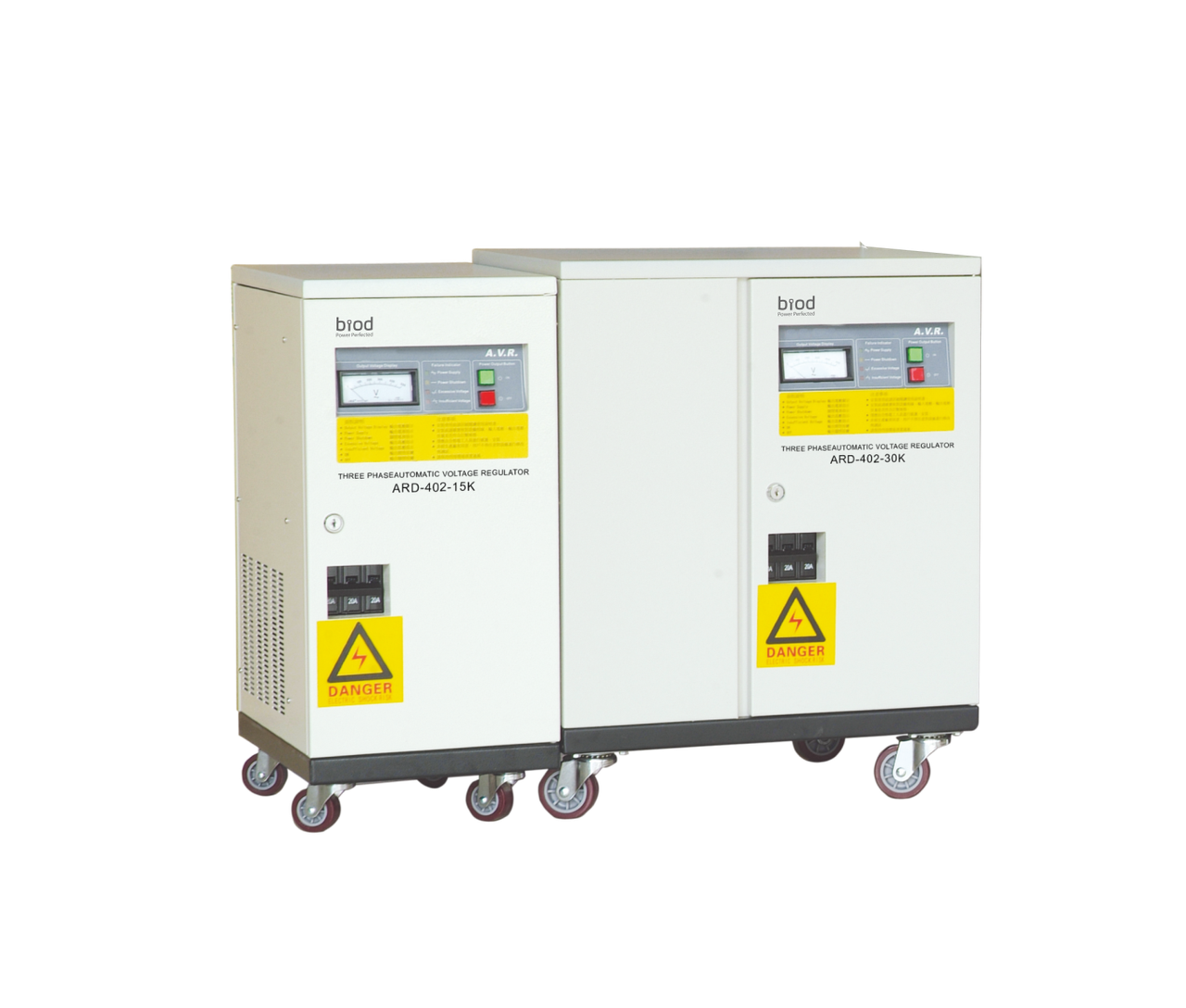

Бесконтактный стабилизатор напряжения Biod Pro ARD60K трехфазный 60 кВА

Стабилизатор напряжения Biod Pro ARD 60 K - 60 кВА, трёхфазный на основе технологии электромагнитной индукции.

Стабилизатор напряжения Biod Pro ARD 80 K на основе технологии электромагнитной индукции. Мощность 60 кВА, трёхфазный, 400 В, 50 Гц. Бесконтактный регулятор напряжения с диапазоном входного напряжения ±15%. Компактные размеры: 460 x 360 x 820 мм, вес 130 кг. Надёжное решение для защиты промышленного оборудования.

Стабилизатор напряжения Biod Pro ARD 60 K — это мощное решение для защиты оборудования от скачков напряжения и нестабильной электросети. Стабилизатор использует передовую технологию электромагнитной индукции и оснащён бесконтактным регулятором напряжения, что обеспечивает высокую надёжность и долговечность работы. Мощность устройства 60 кВА делает его идеальным для использования в промышленности, где требуется стабильное трёхфазное питание (400 В, 50 Гц).

Характеристики:

• Мощность: 60 кВА / 48 кВт
• Тип стабилизатора: электромагнитная индукция
• Тип регулирования: бесконтактный регулятор напряжения
• Входное напряжение: 400 В, 50 Гц
• Диапазон входного напряжения: ±15%
• Выходное напряжение: 400 В ±2%
• Габариты: 460 x 360 x 820 мм
• Вес: 130 кг
• Упаковка: стандартная экспортная упаковка

Ключевые преимущества:

• Высокая эффективность благодаря бесконтактной системе регулирования.
• Надёжная защита от скачков и перепадов напряжения.
• Компактные размеры и стандартная упаковка для удобства транспортировки.
• Промышленный класс для работы в суровых условиях.
• Перегрузочная способность до 200%.
• Высокая точность на выходе, предварительно настроена на 2%.
• Промышленные компоненты повышенной прочности.
• Срок службы более 15 лет.

Сфера применений:

• Печатные и упаковочные машины
• Металлорежущие станки и оборудование для точной обработки
• Текстильные машины
• Системы управления процессами
• Офисы и здания
• Аэропорты и станции метро
• Оборудование для телекоммуникаций и военное оборудование

Описание технологии

1.    СХЕМА ТРАНСФОРМАТОРА

Основные части — R (ротор) и S (статор). Обмотка R — это первичная обмотка, подключаемая к сети электропитания. Обмотка S — это вторичная обмотка, подключаемая к нагрузке.

Если на первичную обмотку подается напряжение E1 (между 3 и 4), на вторичной обмотке будет индуктированное напряжение E2 (между 1 и 2). Величина E2 будет изменяться вместе с изменением угла пересечения θ между двумя обмотками.

E2 = E1 * cos θ

При соединении 2 и 3 выходное напряжение E1 + E2 между 1 и 4 равно E1 * (1 + cos θ).

E1 + E2 = E1 * (1 + cos θ)

Когда две обмотки расположены в одном направлении (θ = 0), выходное напряжение достигает максимума. Когда первичная обмотка расположена вертикально относительно вторичной обмотки (θ = 90) и индуктированное напряжение E2 равно 0, выходное напряжение равно входному напряжению. Если две обмотки расположены в разных направлениях

(θ > 90), выходное напряжение будет меньше входного.

2.   ОСОБЕННОСТИ

1. Непрерывное бесступенчатое линейное регулирование напряжения. Бесконтактный индуктивный трансформатор обеспечивает линейное регулирование напряжения. Отсутствие отводов от трансформатора исключает шумы и снижает падение напряжения до минимального уровня.
2. Высокая эффективность. Обмотка трансформатора изготовлена из высокочистого бескислородного медного провода, что снижает потери на медь и замедляет повышение температуры. Сердечник трансформатора выполнен из пластины из кремнистой стали с высокой магнитной плотностью, что снижает ток холостого хода.
3. Долгий срок службы и стойкость к суровым условиям. Внутри трансформатора отсутствуют контактные поверхности или компоненты, подверженные износу, а остальные компоненты тщательно отобраны для использования в промышленных условиях. Трансформатор может работать более 10 лет и выдерживает суровые условия эксплуатации, такие как высокая температура, влажность, вибрация и пыль.
4. Надежная модульная конструкция. Полностью модульная конструкция облегчает послепродажное обслуживание и настройку. Все компоненты стандартизированы, а все печатные платы подключены параллельно к основной плате управления
5. Продвинутая функция защиты. Интегрированная автоматическая защитная схема обеспечивает полный спектр защиты для машины и нагрузки. При выходе выходного напряжения за верхний или нижний предел, либо при фазовом разрыве, выход будет отключен с подачей сигнала тревоги (светодиод + звуковой сигнал).
6. Высокая способность к перегрузкам. Трансформатор не будет поврежден при коротком замыкании на нагрузке или при кратковременной перегрузке. Он способен работать с 100% нагрузкой длительное время, выдерживать 150% нагрузки в течение 30 секунд, 200% в течение 10 секунд и 300% в течение 5 секунд.
7. Регулируемая точность выхода. Точность выходного напряжения регулируется в диапазоне ±2% с помощью перемычки на плате регулировки.
8. Ручной байпас. С помощью полностью изолированного ручного переключателя байпаса стабилизатор можно подключить напрямую к сети.
9. Автоматический байпас (опционально). При нахождении входного напряжения в пределах диапазона, но выходе из диапазона выходного напряжения, стабилизатор автоматически переключится в режим байпаса.
10. Устройство защиты от перенапряжения (опционально). Дополнительно может быть установлено устройство защиты от перенапряжения, которое снижает воздействие скачков и всплесков напряжения от сети.

Изготовление стабилизатора

При изготовлении оборудования используются только самые качественные и проверенные комплектующие от ведущих мировых производителей. Стабилизаторы напряжения Biod Pro производятся на передовых заводах Китая и Тайваня по заказу и под строгим контролем Tevo International Limited (Гонконг). Электронные компоненты поставляются такими ведущими компаниями как Texas Instruments (США), Renesas Electronics (Япония), Maxim Integrated (США) и многими другими. Специалисты компании Tevo International постоянно изучают новые технологии в области энергетики, чтобы гарантировать клиентам лучшие решения по разумной цене.

Торговая марка Biod Pro зарегистрирована в Гонконге и принадлежит компании Tevo International (Гонконг).
