Требования к источникам бесперебойного питания для защиты КТ, МРТ аппаратов.,

Требования к источникам бесперебойного питания для защиты КТ, МРТ аппаратов.,

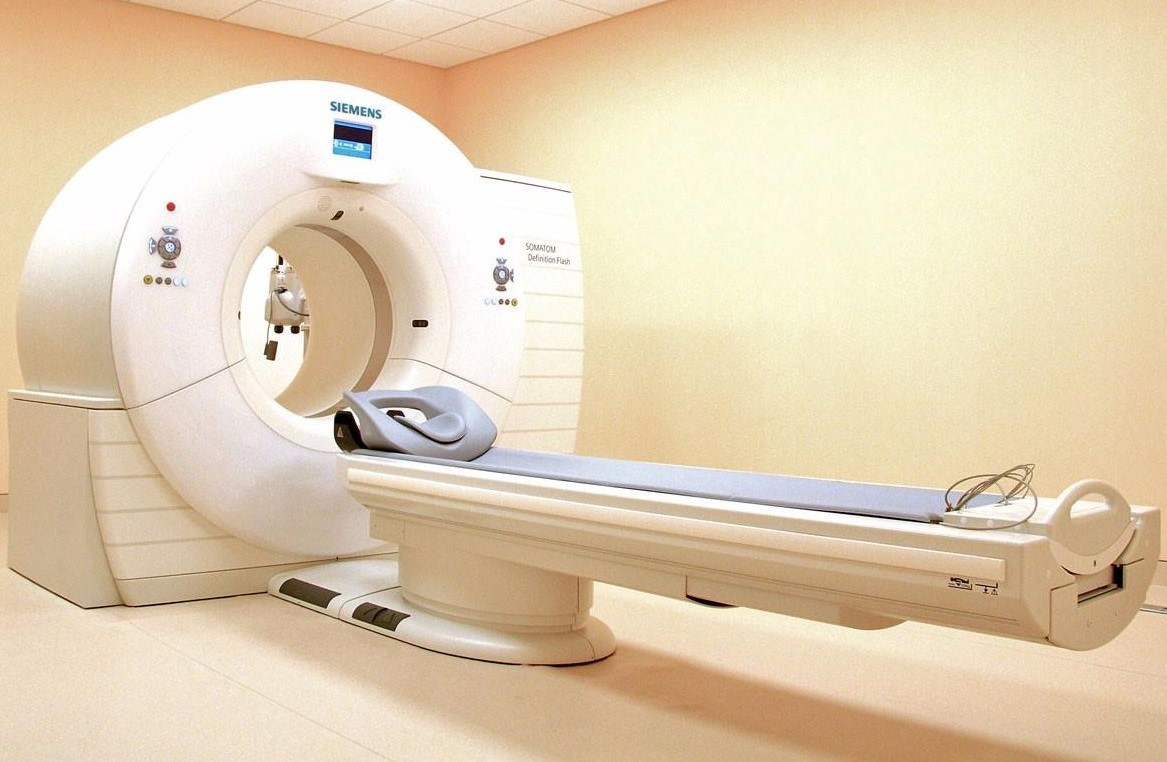

На что обратить внимание при выборе источника бесперебойного питания для медицинского оборудования, такие как аппарат компьютерной томографии и аппарат магнитно-резонансной томографии.

При установке ИБП для госпиталей медицинскими ГОСТами и СНИПами устанавливается требование о полной независимости электрической сети, что достигается установкой трансформатора. Распространенной ошибкой является установка ИБП без изолирующего трансформатора, в режиме байпаса не разрывающие нейтраль. Для подбора оборудования бесперебойного питания необходимо знать и величину пусковых токов медицинского оборудования. Такие приборы как КТ и МРТ потребляют электрический ток не синусоидально, а искаженными повторяющимися импульсами. При проведении сканирования не верно подобранный источник бесперебойного питания может перейти на байпас из-за перегрузки или в худшем случае компоненты ИБП могут выйти из строя.

Зачем нужна гальваническая развязка трансформатора?

Для медицинского оборудования чувствительного к помехам и наводкам, такого как аппараты ультразвуковой диагностики (УЗИ), магнитнорезонансных томографов (МРТ) и компьютерной томографии (КТ) рекомендуется использовать ИБП с трансформатором гальванической развязки на выходе инвертора. Инвертор ИБП преобразует постоянное напряжение в переменное методом широтно-импульсной модуляции (ШИМ). Благодаря наличию трансформатора на выходе ИБП происходит дополнительная фильтрация выходного напряжения. Это исключает возможность подачи постоянного напряжения на нагрузку при пробое IGBT транзисторов инвертора. Гальваническая изоляция позволяет защитить дорогостоящее медицинское оборудование и повышает его безопасность для медицинского персонала и пациентов. ИБП с трансформатором гальванической развязки лучше подходят для нелинейных динамических нагрузок (нагрузок, потребляющих ток несинусоидальными повторяющимися импульсами). К таким нагрузкам можно отнести  многие медицинские приборы: ангиографы, МРТ, КТ и т.д. Трансформатор сглаживает потребляемые нагрузкой импульсы тока, что повышает перегрузочную способность инвертора и положительно сказывается на надежности ИБП в целом.

От работоспособности и правильного функционирования сложного медицинского оборудования может зависеть жизнь человека — новорожденного или взрослого. Поэтому, специальные решения в сфере электропитания критически необходимы.

Источники бесперебойного питания двойного преобразования серии EA890 компании EAST, специально разработанные для эксплуатации с медицинским оборудованием, таким, как аппараты УЗИ, МРТ и КТ, рентгенографическое оборудование (маммографы, ангиографы, флюорографы), оборудование в реанимационных отделениях и операционных блоках. Поскольку к любой аппаратуре, используемой в медицинской среде, выдвигаются повышенные требования, связанные с уровнем безопасности и отказоустойчивости, ИБП серий EA890 спроектированы для обеспечения максимальной надежности, вне зависимости от мощности модели и ее габаритов. ИБП обеспечивают высокое качество напряжения и тока при отсутствии искажений. Все модели серий оснащены трансформатором гальванической развязки, для создания выходной цепи между ИБП и его нагрузкой, изолированной от входной. Это обеспечивает двойную защиту для оборудования, персонала и пациентов. В стандартную комплектацию также входит сервисный байпас для обслуживания ИБП без отключения от него нагрузки. ИБП устойчивы к перегрузкам и работают с большими импульсными токами без перехода на байпас. Поэтому, они могут работать с самыми ресурсоемкими медицинскими системами — такими, как аппараты магнитно-резонансной томографии (МРТ), рентгенографии и УЗИ.

Отметим, что ИБП «серверных» линеек не в состоянии адекватно питать специфические нагрузки ресурсоемкого медицинского оборудования и даже могут выйти из строя.

Пример из опыта компании.

Перед специалистами нашей компании была поставлена задача: предложить бюджетное, но надёжное решение проблемы стабильного и бесперебойного электропитания компьютерного томографа Toshiba Aquilion в одной из новых столичных клиник. Как удалось выяснить, отключения электричества бывают нередко, к тому же вокруг клиники расположено множество строительных площадок , а следовательно ожидаются проблемы с нестабильным напряжением.

«По словам инженеров сервисного центра Toshiba резкие скачки напряжения могут привести к выходу электроники томографа из строя, а резкое обесточивание гентри во время работы делает вероятным необратимые механические повреждения всего аппарата»

Нашими специалистами была осуществлены расчеты, подбор поставка и монтаж ИБП мощностью 120кВА серии EA890 с изолирующим трансформатором для гальванической развязки.
